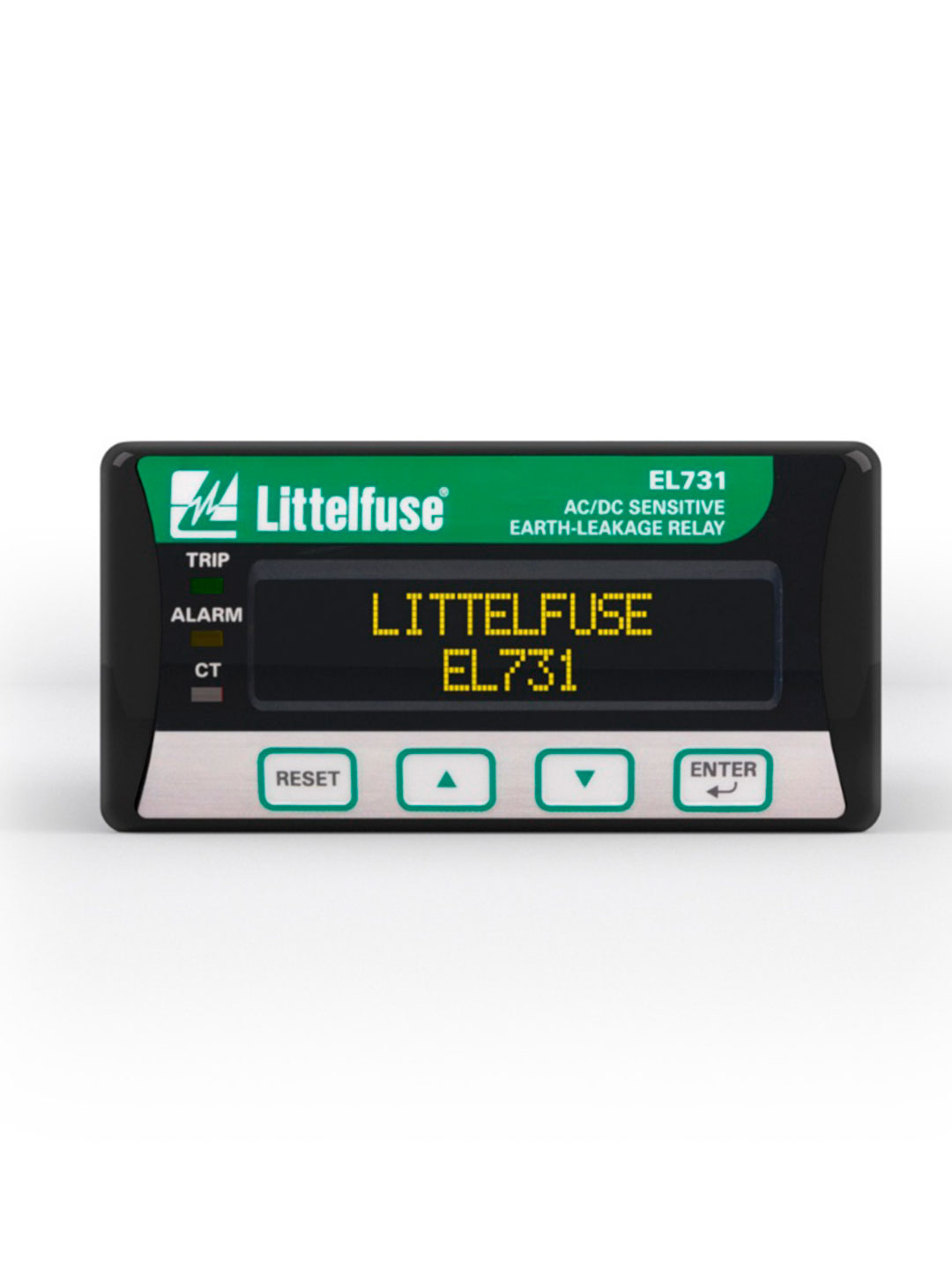

Detector de falla a tierra

Es un relé de fuga a tierra con microprocesador, para circuitos de potencia de CA,CC, CA/CC combinadas y de frecuencia variable suministrado por sistemas de resistencia a tierra o con conexión sólida a tierra que requieren la detección de fuga a tierra mínima de 30 mA (menor a la configuración predeterminada ). Se proporciona el medidor de fuga a tierra y dos niveles de ajuste (alarma y disparo). Está especialmente preparado para la protección de fuga a tierra sensible para circuitos de accionamiento de velocidad ajustable (ASD) que suele funcionar a bajas velocidades. La entrada del sensor de temperatura proporciona el contaje y la protección de un motor o accionamiento de velocidad ajustable.

Pueden programarse tres relés de salida con contactos normalmente cerrados y normalmente abiertos para distintas funciones y puede configurarse para funcionar en el modo seguro contra faltas o en el modo no seguro contra faltas para aplicaciones de baja tensión o de derivación de disparo.

La corriente de fuga a tierra se energiza mediante uno o dos transformadores de corriente homopolar de puesta a tierra de núcleo equilibrado. Los rangos de alarma y de nivel de disparo del circuito de fuga a tierra son de 30 a 5.000 mA. Cada entrada del transformador admite la configuración de la cantidad de vueltas a través de la ventana principal para modificar este rango; la configuración más baja de funcionamiento es de 6 a 1000 mA. Con dos transformadores conectados, el EL731 realiza mediciones independientes. El retardo del tiempo de disparo tiene una característica de tiempo definido y puede configurarse desde instantáneo hasta dos segundos en incrementos de a un milisegundo.
